Serie TN200
TN220
El TN220 se ha desarrollado basándose en el módulo infrarrojo WLP de 256x192, proporcionando a los usuarios imágenes de alta calidad. Cuenta con un diseño compacto con soporte de fuente de alimentación PoE y opciones de montaje flexibles, incluida la instalación magnética, lo que garantiza un cableado sencillo y cómodo. Este dispositivo ofrece una solución de monitorización de temperatura visualizada para espacios reducidos y aplicaciones de corta distancia en campos como la electricidad, las energías renovables y la fabricación industrial.
Especificaciones:
La serie TN220 se divide en dos configuraciones específicas diseñadas para adaptarse a distintas necesidades de visualización. Ambos sub-modelos comparten la misma arquitectura técnica y calidad de construcción, diferenciándose exclusivamente en su óptica.
A continuación, se detallan las diferencias técnicas en cuanto al campo de visión (FOV) y la distancia focal
TN220-002: FOV; 90º x 65,1º Distancia focal; 2,0 mm
TN220-003: FOV; 56º x 42º Distancia focal; 3,2 mm
Exceptuando los parámetros ópticos mencionados anteriormente, ambos modelos presentan especificaciones idénticas en el resto de sus componentes y funcionalidades:
Rangos de medición: -20ºC ~ 150ºC y de 100ºC ~ 550ºC
Resolución térmica: 256 x 192 píxeles.
Banda espectral: 7.5 a 14 µm.
Tamaño de píxel: 12 µm.
Precisión: o
Sensibilidad térmica (NETD): 40 mK (@25°C, F#1.0, 25Hz).
Tipo de detector: (FPA) no refrigerado de microbolómetro de óxido de vanadio (VOx).
Frecuencia de imagen: 25 Hz.
Modo de enfoque: Lentes fijas atermalizadas (no requieren ajuste manual).
Resolución de luz visible: 1600 x 1200 píxeles.
Iluminación de apoyo: Soporta luz de relleno (Light Filling).
Fusión de doble espectro: Soporta la superposición de imágenes térmicas y visibles para mayor claridad de detalle.
Formatos de codificación: Imagen en JPEG y vídeo en MP4.
Estándar de compresión: H.264 / H.265.
Memoria interna: 32 GB
Fuente de alimentación: DC 10~30V 1A / PoE (802.3af).
Interfaz de red: 1 canal RJ45, puerto Ethernet adaptativo 100M, soporta fuente de alimentación POE.
Interfaz de alarma: 1 canal de entrada de alarma IO, 1 canal de salida de alarma IO.
Interfaz de comunicación: 1 canal de interfaz RS485.
Interfaz de almacenamiento: Memoria interna de 32 GB.
Temperatura y humedad de funcionamiento: -20°C~+60°C, <95% RH.
Grado de protección: IP67.
Dimensiones: 93 mm x 56 mm x 31.5 mm.
Peso: 152 g.
Serie TN400
TN430
Este modelo destaca por integrar un detector FPA infrarrojo no refrigerado que garantiza una precisión térmica superior y una nitidez de imagen excepcional. La TN430 ofrece una conectividad versátil mediante protocolos estándar como Modbus TCP, Onvif y GB28181. Su diseño ultra compacto y su eficiencia energética la convierten en la solución ideal para despliegues en redes eléctricas, transporte ferroviario y sistemas de visión artificial donde el espacio es crítico.
Parámetros de la lente:
| Distancia focal | 4,1 mm | 9,1 mm | 13 mm | 25 mm |
| FOV | 61,1º x 47,2º | 29,1º x 21,7º | 19,7º x 14,9º | 10,4º x 7,8º |
| IFOV | 2,93 mrad | 1,32 mrad | 0,92 mrad | 0,48 mrad |
Especificaciones:
Rangos de medición: -20ºC ~ 150ºC y de 0ºC ~ 650ºC
Resolución termica: 384 x 288.
Banda espectral: 7.5 µm - 14 µm.
Tamaño de píxel: 12 µm
Precisión: o
NETD: 40mK
Detector: Detector VOx no refrigerado.
Frecuencia de imagen: 50 Hz
Estándares de vídeo: H.264, H.265.
Interfaz de comunicación: RJ45, puerto Ethernet adaptativo 10M/100M; 1 canal de interfaz RS485, soporta protocolo Pelco-D extendido.
Interfaz de audio: 1 canal de entrada de audio, 1 canal de salida de audio.
Interfaz de vídeo: 1 canal de vídeo analógico.
Interfaz de alarma: 1 canal de entrada de alarma, 1 canal de salida de alarma.
Interfaz de almacenamiento: Soporta tarjeta TF.
Temperatura y humedad de funcionamiento: -40°C~+70°C
Modo de fuente de alimentación: 9V-15V DC, fuente de alimentación POE opcional.
Dimensiones: 45 mm x 44 mm x 60 mm (sin lente).
Peso: 110 g (sin lente).
TN460
La TN460 es una cámara térmica de alto rendimiento diseñada para entornos industriales exigentes. Gracias a su tecnología de sensor FPA no refrigerado, entrega mediciones térmicas exactas y capturas infrarrojas de alta definición. Es plenamente compatible con infraestructuras Modbus TCP, Onvif y GB28181. Su arquitectura ligera facilita una integración fluida en sectores de vanguardia como las nuevas energías, la automatización industrial y el control de procesos automatizados.
Parámetros de la lente:
| Distancia focal | 4,1 mm | 9,1 mm | 13 mm | 25 mm |
| FOV | 100º x 81º | 48,6º x 38,6º | 32,9º x 26,6º | 17º x 14º |
| IFOV | 2,93 mrad | 1,32 mrad | 0,92 mrad | 0,48 mrad |
Especificaciones:
Rangos de medición: -20ºC ~ 150ºC y de 0ºC ~ 650ºC
Resolución infrarroja: 640 x 512.
Banda espectral: 7.5 µm - 14 µm.
Tamaño de píxel: 12 µm
Precisión: o
NETD: 40mK
Detector: Detector VOx no refrigerado.
Frecuencia de imagen: 25 Hz
Estándares de vídeo: H.264, H.265.
Interfaz de comunicación: RJ45, puerto Ethernet adaptativo 10M/100M; 1 canal de interfaz RS485, soporta protocolo Pelco-D extendido.
Interfaz de audio: 1 canal de entrada de audio, 1 canal de salida de audio.
Interfaz de vídeo: 1 canal de vídeo analógico.
Interfaz de alarma: 1 canal de entrada de alarma, 1 canal de salida de alarma.
Interfaz de almacenamiento: Soporta tarjeta TF.
Temperatura y humedad de funcionamiento: -40°C~+70°C
Modo de fuente de alimentación: 9V-15V DC, fuente de alimentación POE opcional.
Dimensiones: 45 mm x 44 mm x 60 mm (sin lente).
Peso: 110 g (sin lente).
Serie AT
AT31
Equipada con un sistema de enfoque eléctrico y múltiples opciones de óptica, la AT31 redefine la flexibilidad en la captura de datos térmicos. Este dispositivo no solo soporta protocolos RTSP, ONVIF y GB28181, sino que incluye un SDK especializado y software profesional para el análisis profundo de temperatura. Es la herramienta de elección para laboratorios de investigación científica y el testeo de circuitos electrónicos que requieren una supervisión detallada.
Parámetros de la lente:
| Distancia focal | 7,8 mm | 15 mm | 19 mm |
| FOV | 47º x 35,6º | 25º x 18,7º | 19,6º x 14,7º |
| IFOV | 2,17 mrad | 1,1 mrad | 0,89 mrad |
Especificaciones:
Rangos de medición: -20ºC ~ 150ºC y de 0ºC ~ 550ºC
Resolución infrarroja: 384 x 288.
Banda espectral: 8 µm - 14 µm.
Tamaño de píxel: 17 µm
Precisión: o
NETD: 50mK
Detector: Detector VOx no refrigerado.
Frecuencia de imagen: 50 Hz
Estándares de vídeo: H.264, H.265.
Interfaz de comunicación: RJ45, compatible con red Gigabit y RS485 personalizado para protocolo Pelco-D.
Interfaz de vídeo: 1 canal de vídeo analógico.
Interfaz de alarma: 1 canal de salida de alarma (opcional).
Temperatura y humedad de funcionamiento: -20°C~+60°C
Modo de fuente de alimentación: 10V-36VDC, POE
Dimensiones: 56 mm x 51 mm x 119 mm.
Peso: 430 g.
AT61
La AT61 se posiciona como una solución robusta de alta precisión para la monitorización térmica continua. Su detector FPA no refrigerado se complementa con una variedad de lentes intercambiables y un enfoque motorizado de alta respuesta. Al integrar capacidades de análisis profesional y compatibilidad con RTSP/ONVIF, simplifica drásticamente el desarrollo de sistemas mediante su propio SDK. Especialmente recomendada para automatización industrial compleja y aplicaciones de I+D.
Parámetros de la lente:
| Distancia focal | 7,8 mm | 13 mm | 25 mm |
| FOV | 54,3º x 44º | 33,7º x 27º | 17,6º x 14,1º |
| IFOV | 1,54 mrad | 0,92 mrad | 0,48 mrad |
Especificaciones:
Rangos de medición: -20ºC ~ 150ºC y de 0ºC ~ 550ºC
Resolución infrarroja: 640 x 512.
Banda espectral: 8 µm - 14 µm.
Tamaño de píxel: 12 µm
Precisión: o
NETD: 50mK
Detector: Detector VOx no refrigerado.
Frecuencia de imagen: 25 Hz
Estándares de vídeo: H.264, H.265.
Interfaz de comunicación: RJ45, compatible con red Gigabit y RS485 personalizado para protocolo Pelco-D.
Interfaz de vídeo: 1 canal de vídeo analógico.
Interfaz de alarma: 1 canal de salida de alarma (opcional).
Temperatura y humedad de funcionamiento: -20°C~+60°C
Modo de fuente de alimentación: 10V-36VDC, POE
Dimensiones: 56 mm x 51 mm x 119 mm.
Peso: 430 g.
Serie AT alta resolución
ATR 1280 HD
La cámara térmica ATR1280 es un dispositivo de medición de temperatura de alto rendimiento y alta definición con enfoque eléctrico. Está equipada con un detector infrarrojo de alta resolución de 1280×1024 y una lente de enfoque eléctrico, lo que garantiza imágenes claras y mediciones de temperatura precisas. Soporta el protocolo GigE y emite flujos de vídeo de alta velocidad. Con un software de análisis termográfico profesional, el dispositivo puede satisfacer los requisitos de aplicaciones de imágenes de alta definición y medición precisa de temperatura en educación e investigación científica, automatización industrial y otros campos.
Especificaciones:
Rangos de medición: -20ºC ~ 150ºC y de 0ºC ~ 550ºC
Resolución infrarroja: 1280 x 1024.
Banda espectral: 8 µm - 14 µm.
Tamaño de píxel: 12 µm
Precisión: o
NETD: 50mK
Distancia focal: 19mm
FOV: 44º x 35,8º
IFOV: 0,63mrad
Detector: Detector VOx no refrigerado.
Frecuencia de imagen: 15 Hz
Interfaz de comunicación: RJ45, compatible con red Gigabit y RS485 personalizado para protocolo Pelco-D (opcional).
Temperatura y humedad de funcionamiento: -20°C~+60°C
Modo de fuente de alimentación: 6V-16VDC
Dimensiones: 70 mm x 63 mm x 143 mm.
Peso: 725 g (Con la lente de 19mm).
Cámaras de alta temperatura
TN460U

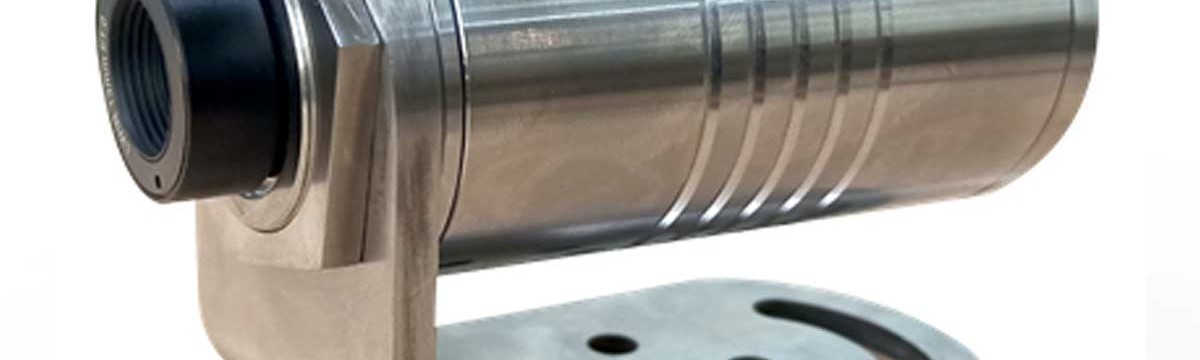

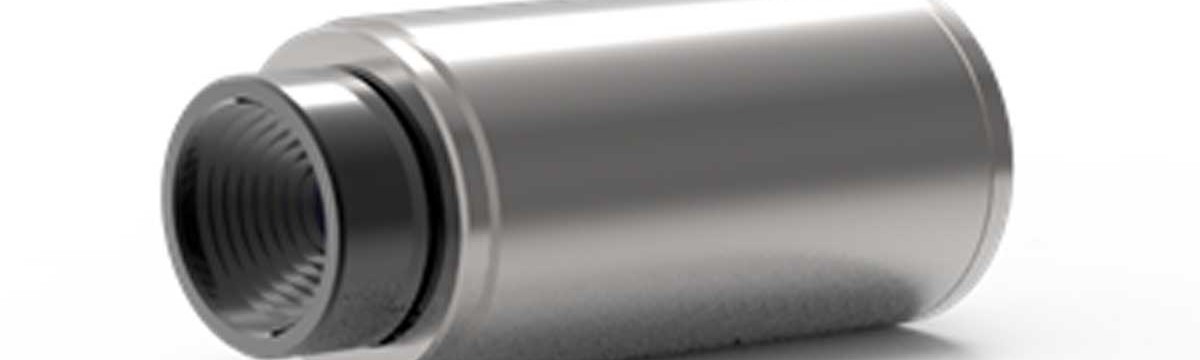

La TN460U es una cámara térmica infrarroja sin contacto diseñada especialmente para necesidades de medición de temperaturas ultra altas. Adopta un detector FPA infrarrojo no refrigerado, que cuenta con una alta resolución de 640x512 y un rango de medición de temperatura ultra amplio de 0 a 2000 °C. Se caracteriza por un diseño compacto y ligero, una carcasa opcional refrigerada por aire o por agua, y una temperatura ambiente máxima tolerable de 220 °C. Dispone de una variedad de lentes para proporcionar imágenes infrarrojas claras y precisas, así como funciones de medición de temperatura. Al adoptar protocolos de red abiertos, facilita la integración y el desarrollo secundario para que los clientes mejoren la flexibilidad del sistema.
Parámetros de la lente:
| Distancia focal | 4,1 mm | 6,9 mm | 19 mm |
| FOV | 100º x 82º | 62,9º x 50,4º | 22,9º x 18,4º |
| IFOV | 2,927 mrad | 1,74 mrad | 0,632 mrad |
| Valor F | 3,0 | 3,5 | 3,5 |
Especificaciones:
Rangos de medición: 0ºC ~ 800ºC y de 600ºC ~ 2000ºC
Resolución infrarroja: 640 x 512.
Banda espectral: 7.5 µm - 14 µm.
Tamaño de píxel: 12 µm
Precisión: o
NETD: 40mK(@25ºC,F#1.0,25Hz)
Detector: Detector VOx no refrigerado.
Frecuencia de imagen: 25 Hz
Estándares de vídeo: H.264, H.265.
Interfaz de comunicación: RJ45, puerto Ethernet adaptativo 10M/100M; 1 canal de interfaz RS485, soporta protocolo Pelco-D extendido.
Interfaz de audio: 1 canal de entrada de audio, 1 canal de salida de audio.
Interfaz de vídeo: 1 canal de vídeo analógico.
Interfaz de alarma : 1 canal de entrada de alarma, 1 canal de salida de alarma.
Interfaz de almacenamiento: Soporta tarjeta SD.
Temperatura de funcionamiento: -20°C~+60°C
Modo de fuente de alimentación: 12V DC, fuente de alimentación POE opcional.
Dimensiones: 50 mm x 50 mm x 90 mm.
Peso: 200g.
